DOI: https://doi.org/10.60647/KHYJ-1Q94
Resumen
El silicio poroso es un material con propiedades únicas que lo hacen valioso en industrias como la microelectrónica, la fotónica y la biomédica. Se obtiene mediante ataque electroquímico del silicio dentro de una celda que contiene un electrolito con ácido fluorhídrico. Sin embargo, los reactores convencionales presentan limitaciones importantes: alto consumo de reactivos y campos eléctricos no homogéneos que generan muestras de mala calidad. En este trabajo presentamos un reactor electroquímico cuyo diseño del contenedor de electrolito supera estas limitaciones. Mediante simulación numérica en Python, demostramos que la geometría escalonada del contenedor (con un electrodo de mayor diámetro que el área de ataque) genera un campo eléctrico homogéneo, eliminando los efectos de borde. Esta configuración reduce el consumo de electrolito a solo 1-3 mL por proceso (ahorro superior al 85 %). La homogeneidad del campo aumenta el área aprovechable de las muestras y permite realizar grabados secuenciales sin concentración de poros en una sola región.
Palabras clave: Silicio poroso, reactor electroquímico, campo eléctrico homogéneo.
Introducción
Imaginemos un material tan versátil que puede usarse tanto en sensores ultra precisos como en sistemas para liberar fármacos dentro del cuerpo humano. Ese material existe y se llama silicio poroso (Nogal et al., 2023). Se obtiene a partir del silicio cristalino (el mismo de los chips de computadora) mediante un proceso electroquímico que crea una red de diminutos poros en su superficie (León et al., 2019; Osorio et al., 2025). Estos poros modifican radicalmente las propiedades del material, haciéndolo brillar (fotoluminiscencia), reaccionar a sustancias químicas o incluso biodegradarse dentro del organismo (León et al., 2025; Gongalsky et al., 2020).
Sin embargo, la fabricación del silicio poroso a escala industrial enfrenta dos problemas principales. Primero, los reactores convencionales consumen grandes cantidades de electrolito, lo que encarece el proceso y genera residuos químicos. Segundo, el campo eléctrico que dirige el ataque no es uniforme, produciendo muestras de mala calidad, con escasa superficie utilizable.
En este artículo presentamos un reactor electroquímico diseñado en la Facultad de Ingeniería de la BUAP que resuelve estos problemas. Nuestro dispositivo reduce el consumo de electrolito en más de un 85 % y genera un campo eléctrico homogéneo que mejora la calidad de las muestras.
¿Cómo funciona un reactor electroquímico?
Para entender nuestro diseño, primero debemos conocer el proceso básico mediante el cual se obtiene el silicio poroso.
Una celda electroquímica para este fin consta de tres elementos esenciales:
- Un contenedor que aloja el electrolito, una solución conductora que generalmente contiene ácido fluorhídrico (HF).
- Un cátodo (electrodo negativo), normalmente una pieza de platino sumergida en el electrolito.
- Un ánodo (electrodo positivo), que es la propia oblea de silicio que se desea transformar.
Cuando se aplica corriente eléctrica entre el cátodo y el ánodo, los iones del electrolito se movilizan bajo la influencia del campo eléctrico. Los iones fluoruro atacan los enlaces silicio-silicio en la superficie de la oblea, disolviéndola. La velocidad y profundidad de este ataque dependen directamente de cómo se distribuye el campo eléctrico sobre la superficie.
Por otra parte, el silicio cristalino requiere la presencia de huecos (portadores de carga positiva) para que la disolución ocurra. El campo eléctrico dirige estos huecos hacia la superficie: si el campo es homogéneo, los huecos llegan de manera equitativa a toda el área expuesta; si no lo es, algunas zonas se atacan con mayor intensidad que otras.
El resultado es sencillo: un campo homogéneo produce un ataque uniforme y, por lo tanto, una muestra de calidad. En cambio, un campo no homogéneo genera un ataque desigual, dando como resultado una muestra con gradientes y zonas inservibles. Por ello, controlar la geometría de la celda (el tamaño y forma del contenedor de electrolito, la posición relativa de los electrodos y la distancia entre ellos) es fundamental. Como veremos a continuación, esta relación nos llevó a rediseñar el contenedor para lograr la homogeneidad que los reactores convencionales no alcanzan.
Configuración geométrica simulada
En la Figura 1 se muestra un esquema de la configuración geométrica simulada. El electrodo de platino tiene forma de anillo y se posiciona paralelamente sobre la superficie circular de silicio. La simulación reproduce fielmente la posición y las dimensiones físicas de los componentes en la celda real:
- Electrodo de platino (cátodo): representado como un círculo de color azul en el plano (x, y).
- Área de ataque sobre la oblea de silicio (ánodo): representada como un círculo de color rojo.
- Separación entre electrodos: 20 mm de distancia.
La clave: un campo eléctrico homogéneo
El aspecto más importante para obtener silicio poroso de calidad es la homogeneidad del campo eléctrico sobre el área de ataque. Para optimizar nuestro diseño, realizamos una simulación numérica en Python que nos permitió visualizar cómo se distribuye el campo en diferentes configuraciones geométricas.

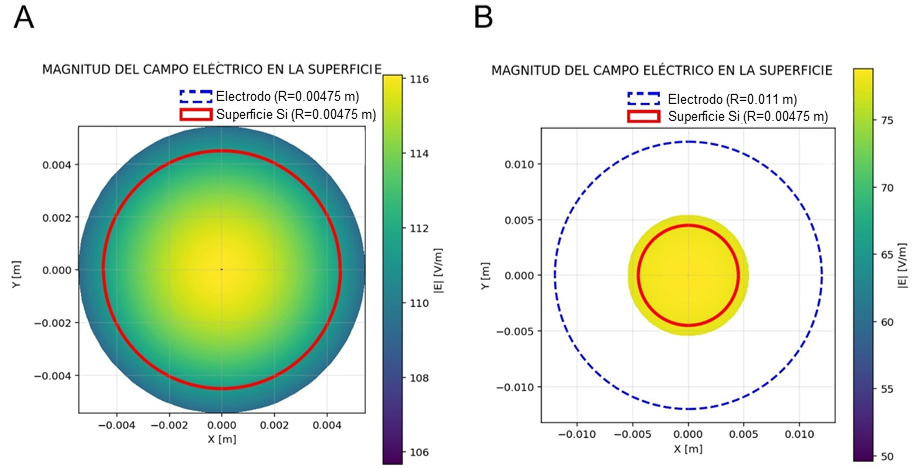

En los reactores convencionales, el contenedor de electrolito tiene forma de cilindro de diámetro constante. Esto significa que el electrodo de platino y el área de ataque sobre el silicio tienen el mismo tamaño (un círculo de 9.5 mm de diámetro en nuestro caso de estudio). La simulación mostró que en esta configuración se producen efectos de borde: el campo eléctrico es más intenso en los bordes del área de ataque que en el centro, creando un gradiente que se observa como cambios de color en la Figura 2A.
En contraste, nuestro reactor utiliza un contenedor con dos diámetros diferentes: un cilindro pequeño (9.5 mm de diámetro) próximo al silicio, y un cilindro más grande (22.2 mm de diámetro) donde se aloja el electrodo de platino. Esta geometría escalonada hace que el electrodo sea significativamente más grande que el área de ataque. La simulación de esta configuración (Figura 2B) muestra un campo eléctrico sustancialmente homogéneo, con una sola tonalidad uniforme en toda la región de interés.
Las consecuencias prácticas son enormes: un campo homogéneo significa que los iones reactivos llegan por igual a toda la superficie del silicio, produciendo muestras con espesores uniformes con un área aprovechable superior al 90 %. En los reactores convencionales, gran parte de la muestra debe descartarse por la mala calidad de los bordes y una porosidad variante de la periferia hacia el centro.
Ventajas cuantitativas
Para que un desarrollo tecnológico sea viable industrialmente, no basta con que funcione bien: debe ser económico y sostenible. Nuestro reactor ofrece ventajas claramente cuantificables:
- Consumo de electrolito: mientras una celda convencional gasta 20 mL por proceso, la nuestra opera con solo 1 a 3 mL. Esto representa un ahorro superior al 85 % en reactivos y una reducción equivalente en residuos químicos con respecto a otros reactores (Castillo et al., 2020).
- Área aprovechable: gracias a la homogeneidad del campo, más del 90% de la superficie de la muestra es utilizable, frente al 50-60 % de los diseños tradicionales.
- Reproducibilidad: La homogeneidad del campo garantizan que muestra tras muestra se obtengan resultados idénticos, condición indispensable para la producción industrial.
Aplicaciones y perspectivas
El silicio poroso fabricado con nuestro reactor puede integrarse en dispositivos de alto valor tecnológico:
- Sensores ópticos y electroquímicos: la gran superficie específica del material poroso lo hace ideal para detectar cantidades mínimas de sustancias.
- Dispositivos fotónicos: guías de onda, interferómetros y filtros ópticos basados en silicio poroso.
- Biomedicina: plataformas para liberación controlada de fármacos, donde la velocidad de liberación se modula mediante el tamaño de los poros.
- Energía: capas antirreflectantes para celdas solares, que aumentan su eficiencia al atrapar más luz.
Actualmente, el reactor se encuentra en fase de prototipo y estamos realizando pruebas experimentales para corroborar las predicciones de la simulación. Los resultados preliminares confirman la formación de estructuras porosas homogéneas con las características esperadas.
Conclusiones
Hemos desarrollado un reactor electroquímico de arquitectura que supera las principales limitaciones de los diseños convencionales para la fabricación de silicio poroso. La simulación numérica demostró que la geometría escalonada del contenedor de electrolito (con un electrodo de mayor diámetro que el área de ataque) genera un campo eléctrico homogéneo, eliminando los efectos de borde que degradan la calidad de las muestras. Con un consumo de electrolito reducido a 1-3 mL por proceso y un área aprovechable superior al 90 %, este dispositivo constituye una herramienta habilitadora para la industrialización del silicio poroso y su integración en aplicaciones de alto valor tecnológico.
